新能源汽车锂电池组件气凝胶隔热板用黑碳化硅3微米4微米5微米

新能源汽车锂电池组件气凝胶隔热板用黑碳化硅3微米4微米5微米

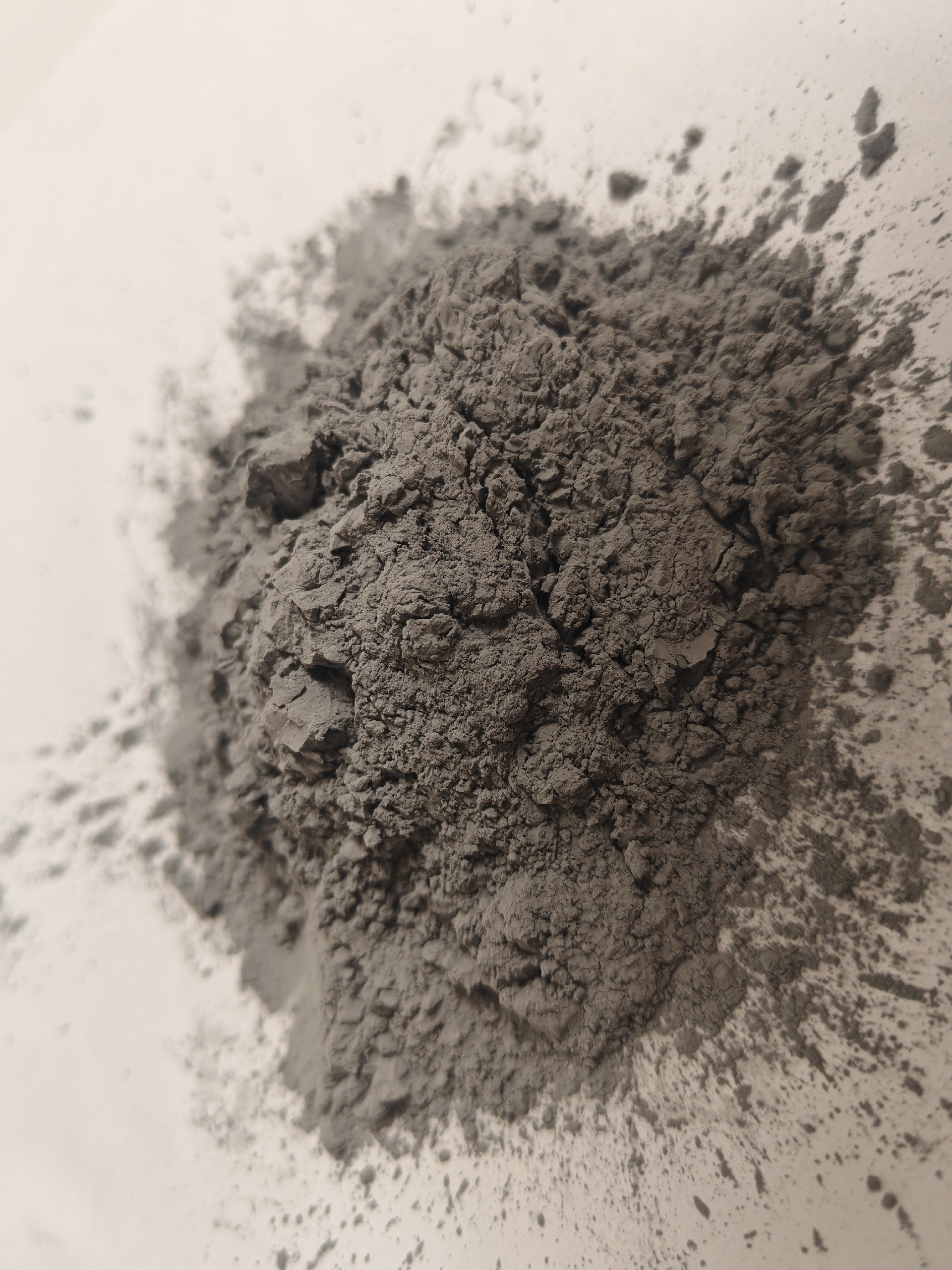

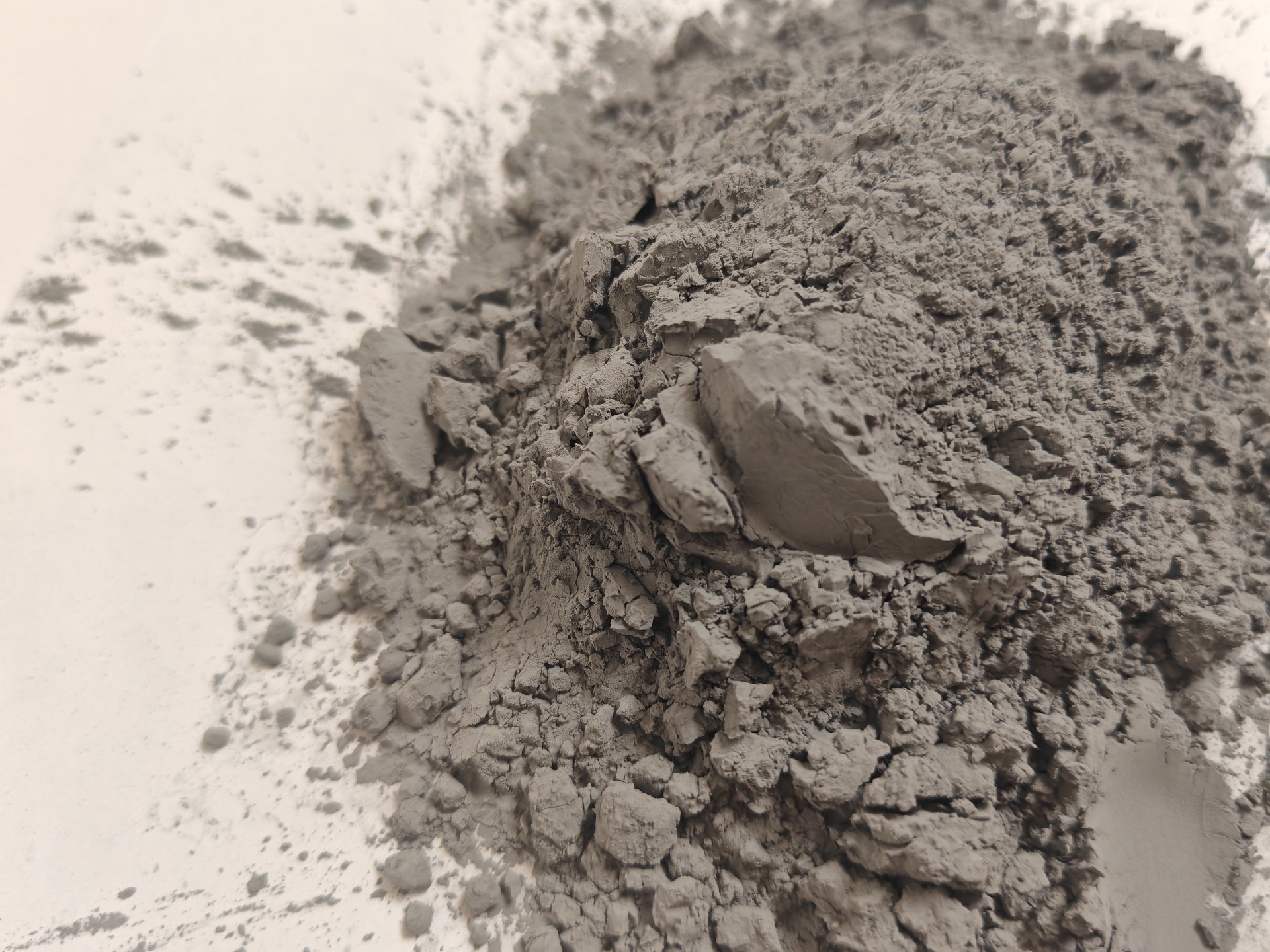

黑碳化硅是用石英砂、石油焦、木屑等原料通过电阻炉高温冶炼而成。

化学成分-新能源汽车锂电池组件气凝胶隔热板用黑碳化硅3微米4微米5微米

物理特性-新能源汽车锂电池组件气凝胶隔热板用黑碳化硅3微米4微米5微米

新能源汽车锂电池组件气凝胶隔热板用黑碳化硅3微米4微米5微米的特点：

气凝胶本身导热系数极低（0.013–0.018 W/(m・K)），但高温下辐射传热会显著上升；3–5μm 黑碳化硅（SiC）作为遮光剂，可吸收 / 散射红外热辐射，大幅降低高温热导率，同时强化隔热板的耐高温、阻燃、结构强度。

• 红外遮光：匹配电池热失控（800–1200℃）的红外辐射波段，阻断辐射传热，让气凝胶在高温下仍保持低导热。

• 耐高温稳定：SiC 熔点＞2700℃，1400℃仍稳定，不熔融、不分解，适配电芯热失控极端工况。

• 力学增强：莫氏硬度 9.2–9.3，提升气凝胶隔热板的抗冲击、抗挤压与结构完整性。

• 化学稳定：耐电池电解液、酸碱腐蚀，热膨胀系数小，高温下尺寸稳定。

• 1. 粒径与性能匹配

• 3μm：比表面积大，遮光效率高，适合超薄气凝胶（0.5–1mm），侧重**隔热与轻量化。

• 4μm：综合平衡，通用性最强，兼顾遮光、分散性与力学，适配主流 1–2mm 气凝胶隔热板。

• 5μm：粒径更大，导热路径更长、力学补强更优，适合厚型 / 高阻燃要求的隔热板，或与小粒径复配。

• 2. 关键指标（行业通用）

• 项目	指标要求	作用
  SiC 纯度	≥98%	减少杂质导热，提升热稳定性
  粒径分布	D50±0.5μm，窄分布	分散均匀，避免团聚，保证隔热一致性
  杂质	Fe₂O₃≤0.2%，游离碳≤0.5%	降低导电风险，适配电池绝缘要求
  晶型	α‑SiC	高温稳定性优于 β‑SiC

• 3 黑碳化硅微粉在气凝胶隔热板中的应用方式

• 单一添加：3–5μm 黑碳化硅直接掺入气凝胶溶胶，添加量10–30wt%，搅拌均匀后凝胶、干燥成型。

• 梯度复配：外层用 5μm、内层用 3μm，形成渐变遮光层，兼顾表面阻燃与内部高效隔热。

• 复合增强：与陶瓷纤维、玻璃纤维复合，制备气凝胶‑SiC‑纤维复合板，提升抗折 / 抗冲击强度。

• 4 性能优势与行业应用

• 隔热升级：添加后高温（800℃）热导率可降至0.025 W/(m・K) 以下，比纯气凝胶降低 30%+。

• 阻燃达标：UL94 V‑0 级，耐 1200℃火焰≥15min，满足电池热失控防护标准。

• 轻量化：密度仅 0.2–0.4 g/cm³，比传统云母 / 陶瓷隔热板轻 50%+。

• 主流应用：宁德时代、比亚迪、蔚来、特斯拉等均在电芯间隔热、模组 / 包隔热中使用SiC 掺杂气凝胶。
