全国咨询热线
全国咨询热线

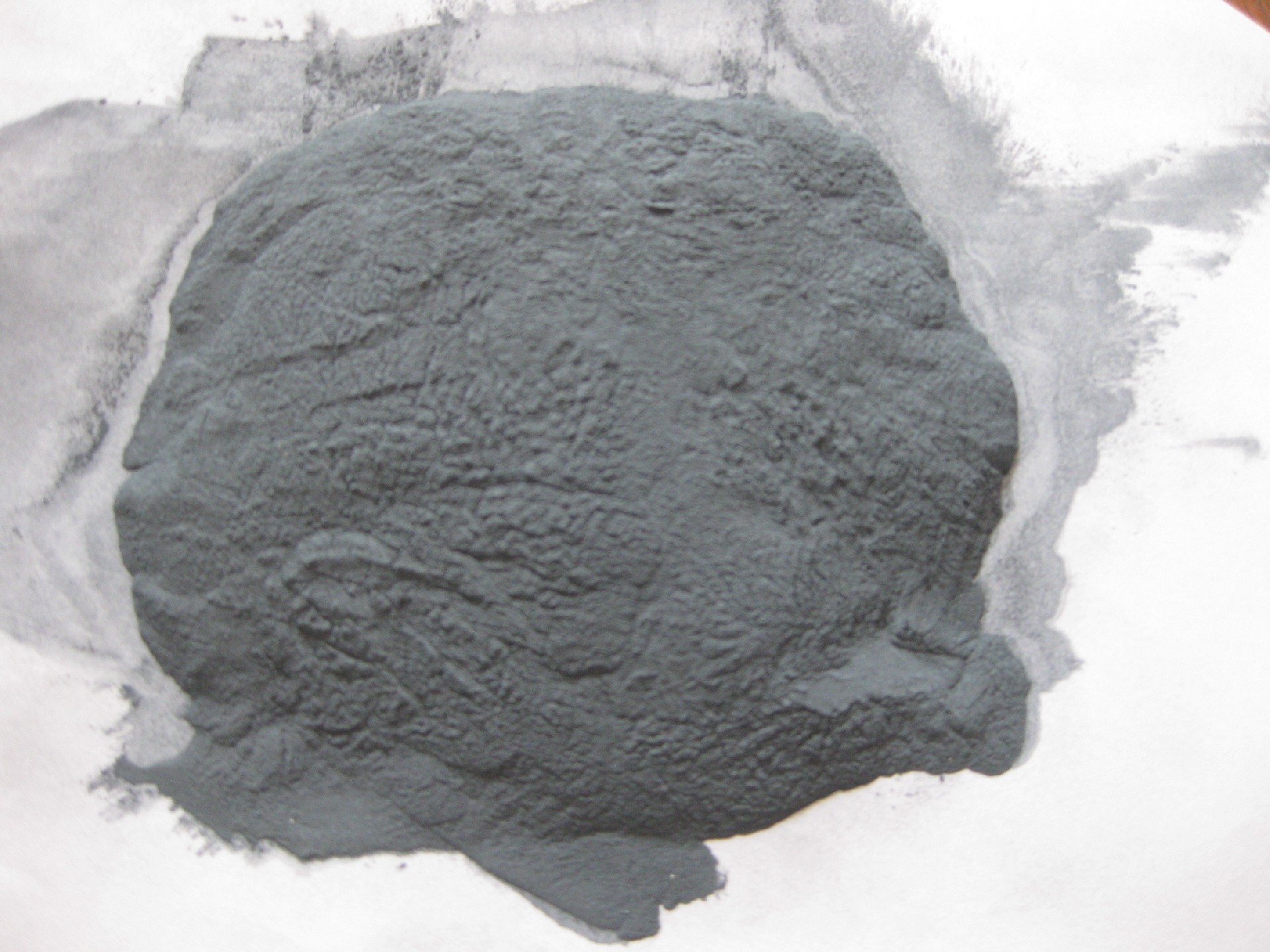

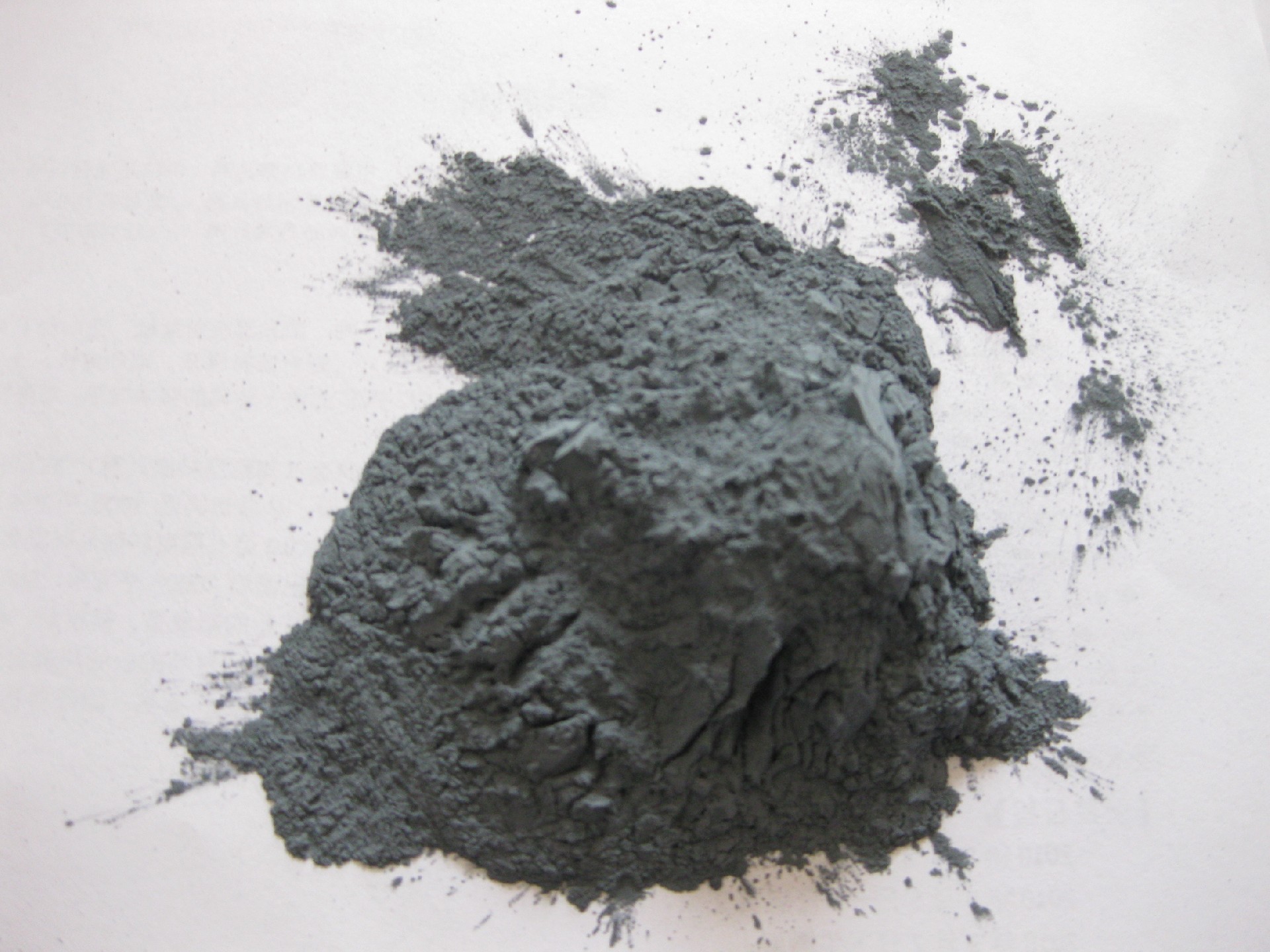

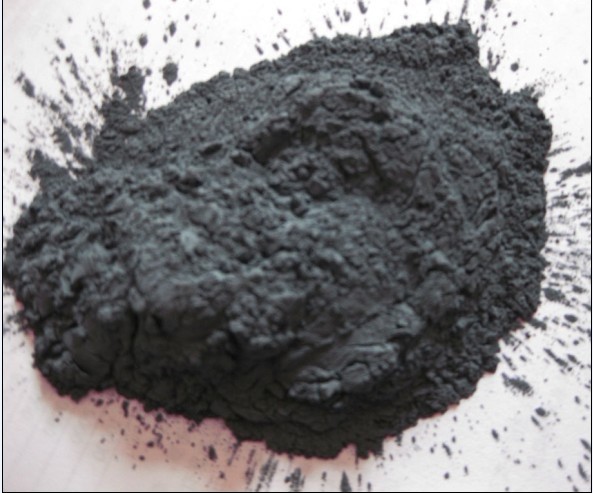

黑碳化硅微粉
黑碳化硅是用石英砂、石油焦、木屑等原料通过电阻炉高温冶炼而成。
化学成分
SiC | Fe2O3 | F.C |
98.0-99.2% | ≤0.15% | ≤0.20% |
物理特性
莫氏硬度 | 比重 | 最高使用温度 | 熔点 | ||||||||
9.15 | ≥3.90g/cm3 | 1900℃ | 2250℃ | ||||||||
微粉粒度组成标准（生产上主要有3种标准：1.W标 2.JIS日标 3.FEPA 欧标）
其标准分别如下：
1.W标
粒 度 | 最粗粒 | 粗粒 | 基本粒 | 混合粒 | 细粒 | |||||
尺寸 范围 | 允许颗粒 | 尺寸 范围 | 重量% 不多于 | 尺寸 范围 | 重量% 不少于 | 尺寸 范围 | 重量% 不少于 | 尺寸 范围 | 重量% 不多于 | |
W63 | 100-80 | 1 | 80-63 | 15 | 63-50 | 50 | 63-40 | 80 | 细于40 | 5 |
W50 | 80-63 | 1 | 63-50 | 15 | 50-40 | 50 | 50-28 | 80 | 细于28 | 5 |
W40 | 63-50 | 1 | 50-40 | 15 | 40-28 | 50 | 40-20 | 80 | 细于20 | 5 |
W28 | 50-40 | 1 | 40-28 | 18 | 28-20 | 45 | 28-14 | 74 | 细于14 | 8 |
W20 | 40-28 | 1 | 28-20 | 18 | 20-14 | 45 | 20-10 | 74 | 细于10 | 8 |
W14 | 28-20 | 2 | 20-14 | 20 | 14-10 | 45 | 14-7 | 72 | 细于7 | 8 |
W10 | 20-14 | 2 | 14-10 | 20 | 10-7 | 40 | 10-5 | 70 | 细于5 | 10 |
W7 | 14-10 | 2 | 10-7 | 20 | 7-5 | 40 | 7-3.5 | 70 | 细于3.5 | 10 |
W5 | 10-7 | 3 | 7-5 | 20 | 5-3.5 | 40 | 5-2.5 | 70 | 细于2.5 | 10 |
2.JIS 日标
粒度 | D0（um） | D3(um) | D50(um) | D94(um) |
#240 | 127以下 | 103以下 | 57.0±3.0 | 40以上 |
#280 | 112以下 | 87以下 | 48.0±3.0 | 33以上 |
#320 | 98以下 | 74以下 | 40.0±2.5 | 27以上 |
#360 | 86以下 | 66以下 | 35.0±2.0 | 23以上 |
#400 | 75以下 | 58以下 | 30.0±2.0 | 20以上 |
#500 | 63以下 | 50以下 | 25.0±2.0 | 16以上 |
#600 | 53以下 | 41以下 | 20.0±1.5 | 13以上 |
#700 | 45以下 | 37以下 | 17.0±1.5 | 11以上 |
#800 | 38以下 | 31以下 | 14.0±1.0 | 9.0以上 |
#1000 | 32以下 | 27以下 | 11.5.±1.0 | 7.0以上 |
#1200 | 27以下 | 23以下 | 9.5±0.8 | 5.5以上 |
#1500 | 23以下 | 20以下 | 8.0±0.6 | 4.5以上 |
#2000 | 19以下 | 17以下 | 6.7±0.6 | 4.0以上 |
#2500 | 16以下 | 14以下 | 5.5±0.5 | 3.0以上 |
#3000 | 13以下 | 11以下 | 4.0±0.5 | 2.0以上 |
#4000 | 11以下 | 8.0以下 | 3.0±0.4 | 1.8以上 |
#6000 | 8.0以下 | 5.0以下 | 2.0±0.4 | 0.8以上 |
#8000 | 6.0以下 | 3.5以下 | 1.2±0.3 | 0.6以上 |
3. FEPA 欧标
粒度 | D3(um) | D50(um) | D94（um) |
F230 | ＜82 | 53.0±3.0 | >34 |
F240 | ＜70 | 44.5±2.0 | >28 |
F280 | ＜59 | 36.5±1.5 | >22 |
F320 | ＜49 | 29.2±1.5 | >16.5 |
F360 | ＜40 | 22.8±1.5 | >12 |
F400 | ＜32 | 17.3±1.0 | >8 |
F500 | ＜25 | 12.8±1.0 | >5 |
F600 | ＜19 | 9.3±1.0 | >3 |
F800 | ＜14 | 6.5±1.0 | >2 |
F1000 | ＜10 | 4.5±0.8 | >1 |
F1200 | ＜7 | 3.0±0.5 | >1(at 80%) |
F1500 | ＜5 | 2.0±0.4 | >0.8(at 80%) |
F2000 | ＜3.5 | 1.2±0.3 | >0.5(at 80%) |
包装：25/20公斤袋装
主要用途：
-管道耐磨层/航空发动机耐磨层
-金刚石工具/水墨片/干磨片生产用辅料
-精密刀具研磨抛光用 高硬度钢刀具研磨，单双面研磨用研磨粉
-功能陶瓷/功能陶瓷石材/蜂窝陶瓷/建筑陶瓷用
-高硬度硅片切割/线切割/光伏线切割用
-轴承加工/轴承超精细加工研磨用
-加工陶瓷散热片/陶瓷过滤网/陶瓷膜用/发泡陶瓷/反应烧结碳化硅等
-平双面研磨抛光机粗磨细磨研磨介质
-硬质合金喷砂研磨，金属研磨抛光，墓碑雕刻用
-油石/研磨石/磨刀石/刷辊生产用
-光学玻璃/石材抛光/大理石抛光轮/宝石抛光用/抛光盘抛光
-光电行业，单晶硅/多晶硅/压电晶体等电子工程中的多线切割研磨用
-特氟龙涂料/聚四氟乙烯涂料等
-生产纳米气凝胶新型材料
郑州市海旭磨料有限公司
微信二维码
微信号：ddhaixuCopyright © 1999-2024 郑州市海旭磨料有限公司 版权所有 豫ICP备16034965号
XML地图
